Lab 1：简单集群搭建

evergreen

27 min read

Lab 1 的目标是在一台笔记本上用虚拟机或者 Docker 搭出一个小型集群，然后逐层把 HPC 集群需要的服务铺上去：并行计算环境（MPI + BLAS + HPL）、共享存储（NFS / BeeGFS）、作业调度（Slurm）、容器编排与可观测性（K3s + Prometheus）、集中式身份（FreeIPA）、以及集群网络入口。下面按主题而非按课程任务编号来组织，任务编号我保留在括号里方便溯源。

实验中我用 Claude / Codex 做交互式的报错分析、方案权衡和笔误排查，文中的判断均经过动手验证。

实验平台概况

在单台笔记本上通过 VMware Workstation Pro 构建一个小型集群。宿主机为 Intel Core Ultra 9 285H、32 GB 内存；虚拟机共享同一宿主资源，通过 VMware 的 NAT 网络互联。

集群共 5 个节点：4 台 Debian 节点承载计算、存储与编排；另有 1 台单独的 Rocky Linux 节点专门运行身份服务（详见集中式身份一节）。

节点IP角色vCPU内存系统盘附加盘
node01192.168.78.129管理节点：NFS server、Slurm 控制节点（slurmctld）、K3s server、BeeGFS management23.8 GB60 GB—
node02192.168.78.130计算节点 / K3s agent / BeeGFS metadata21.9 GB60 GB—
node03192.168.78.131计算节点 / BeeGFS storage21.9 GB60 GB20 GB
node04192.168.78.132计算节点 / BeeGFS storage21.9 GB60 GB20 GB
ipa01— 身份服务节点：FreeIPA server（LDAP + Kerberos + CA + DNS）2———
  • node01 在 K3s 阶段由 2 GB 上调至 4 GB 以容纳 K3s server，其余阶段为 2 GB。
  • 4 台 Debian 节点操作系统为 Debian 13 (trixie)，内核 6.12.90+deb13.1-amd64；身份节点为 Rocky Linux 9。

贯穿 Lab 的内存约束：除了 node01 外每个计算节点只有约 1.9 GB 内存。所以后续很多操作都是在资源受限的情况下所做的取舍。

并行计算环境：MPI、BLAS 与 HPL

HPL（High-Performance Linpack）是衡量集群浮点性能的经典基准，它依赖 MPI 做进程间通信、依赖 BLAS 做底层矩阵运算。动手搭建这条链有助于理解一个高性能计算程序是怎么被编译、链接、并找到它的依赖库的。

安装链（任务一）

  • OpenMPI

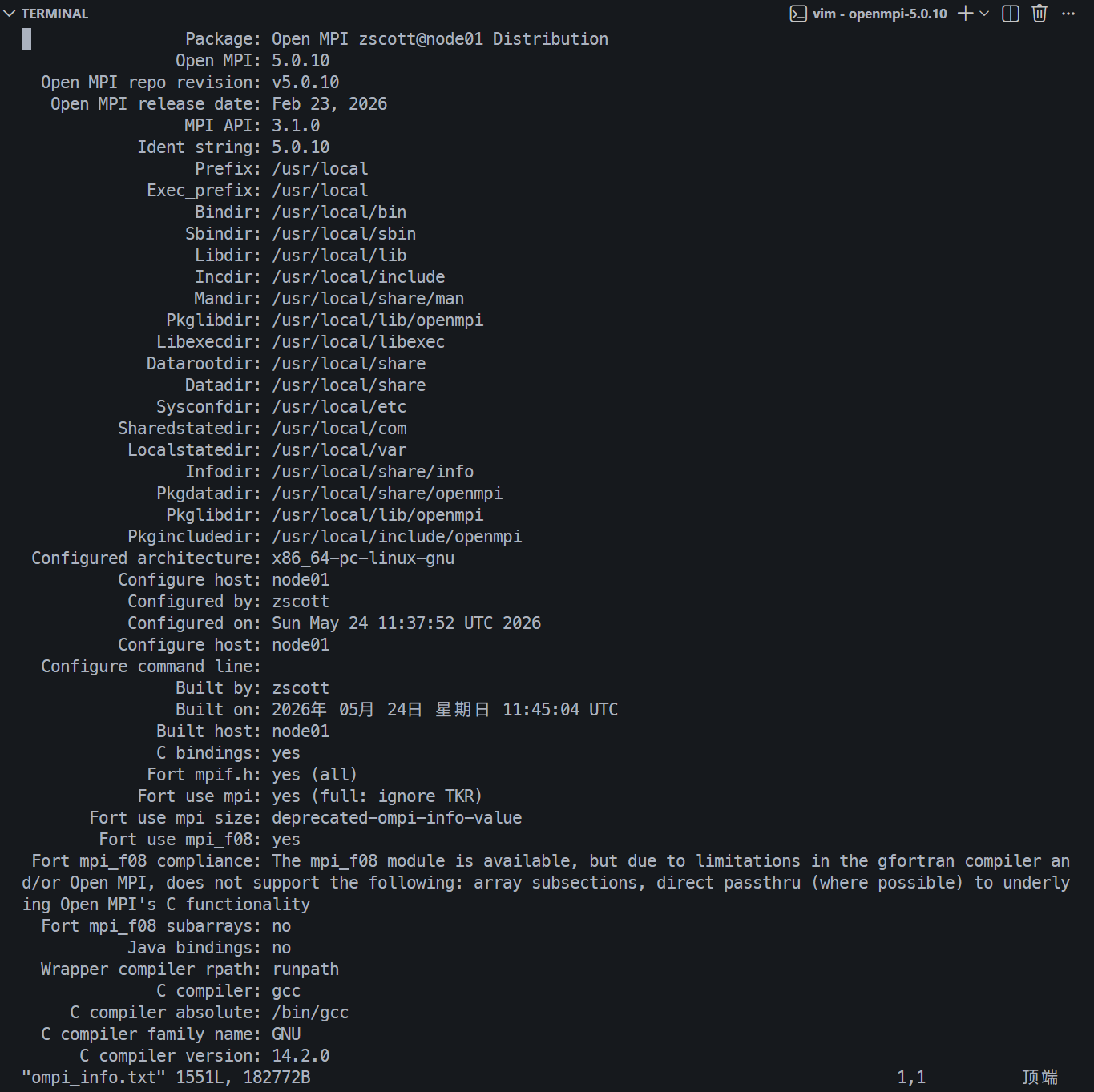

    OpenMPI 安装结果

    实验文档强调安装后要运行 ldconfig 刷新动态链接库缓存，但我初次尝试时没执行，OpenMPI 也能正常运行。我用 ldd $(which mpirun) 和 cat /etc/ld.so.conf* 验证，发现原因是 ./configure 时没加 --prefix，默认装到了 /usr/local/lib，而该目录本就在动态链接器的搜索路径里，所以无需额外刷新缓存即可解析。

  • BLAS

    BLAS 编译结果

    编译产物为 libblas.a（与文档示例的 blas_LINUX.a 命名不同，属于环境差异），已在 Make.Linux_PII_FBLAS 中对应调整 LAlib 路径。

  • CBLAS

    CBLAS 编译结果

  • HPL

    HPL 编译结果

关键 Make 变量

hpl-2.3/Make.Linux_PII_FBLAS：

ARCH         = Linux_PII_CBLAS
TOPdir       = $(HOME)/hpl-2.3
INCdir       = $(TOPdir)/include
BINdir       = $(TOPdir)/bin/$(ARCH)
LIBdir       = $(TOPdir)/lib/$(ARCH)
HPLlib       = $(LIBdir)/libhpl.a
MPdir        = /usr/local
MPinc        = -I$(MPdir)/include
MPlib        = -L/usr/local/lib -lmpi
LAdir        =
LAinc        = -I/home/zscott/CBLAS/include
LAlib        = /home/zscott/CBLAS/lib/cblas_LINUX.a /home/zscott/BLAS-3.12.0/build/libblas.a
LINKER       = /usr/bin/gfortran
LINKFLAGS    = $(CCFLAGS)

CBLAS/Makefile.in：

BLLIB = /home/zscott/BLAS-3.12.0/build/libblas.a
CBLIB = /home/zscott/CBLAS/lib/cblas_LINUX.a
CC = gcc
FC = gfortran
LOADER = $(FC)

注意这里手动构建的 HPL 用的是 netlib 参考实现 BLAS（LAlib 指向自己编的 libblas.a）。这一点在后面解释多节点跑分为什么只有 ~10 GFLOPS时是关键。

用 HPL 跑分与调参（任务四）

多节点提交用 Slurm 的 sbatch：

#!/bin/bash
#SBATCH --job-name=hpl
#SBATCH --partition=debug
#SBATCH --nodes=3
#SBATCH --ntasks-per-node=2
#SBATCH --chdir=/shared/hpc101/src/hpl-2.3/bin/Linux_PII_CBLAS
#SBATCH --output=/shared/hpc101/hpl_%j.out

mpirun ./xhpl
  • --nodes=3 --ntasks-per-node=2 申请 6 个进程；
  • mpirun ./xhpl 不能带 hostfile，要让 mpirun 直接继承 Slurm 的分配（否则 hostfile 里的节点可能不在分区内，见踩坑）。

P×Q 与 Slurm 任务数的关系：Slurm 只负责把 6 个 MPI 进程拉起来分到节点上，它不知道 HPL 内部在做什么；而 HPL.dat 里的 P×Q 定义如何把 N×N 矩阵切给各进程。两者必须相等且需手动对齐——Slurm 不会替你改 HPL.dat。

HPL.dat 关键参数与选取依据
1            # of problems sizes (N)
24000  Ns
1            # of NBs
128      NBs
0            PMAP process mapping (0=Row-,1=Column-major)
1            # of process grids (P x Q)
2            Ps
3            Qs
  • N：HPL 解 N×N 双精度矩阵，占用内存 ≈ 字节。3 个计算节点每个 RealMemory ≈ 1935 MB，总内存约 字节，按 80% 利用率反推 。
  • NB：常用值 128 / 192 / 256，在 N=10000 下实测 GFLOPS 约 20 / 16 / 14，选 128。
  • P×Q：取接近正方形以均衡通信（1×6 会让某一维通信特别慢）；取 是因为 HPL 沿进程列方向的 panel 分解在关键路径上，让行数 P 小一点能缩短这条串行路径的通信开销。

跑分结果：多节点（3 节点、参考 BLAS）单组约 16 分钟，GFLOPS 在 ~10 量级。

这个 ~10 的数字看起来很低，但它是合理的。因为多节点跑的是 netlib 参考 BLAS（朴素三重循环），叠加 VMware NAT 的跨节点网络瓶颈。bonus 部分会证明：光是把参考 BLAS 换成优化库，单节点就能提升近 20 倍。目前来看，BLAS 实现是 HPL 性能的主导因素，而不是节点数。

踩坑记录

  • hostfile 与 Slurm 分配冲突：--hostfile ~/hostfile.txt -n 6 报 hostfile contains node not present in the allocation: node01，因为 node01 不在 debug 分区。删掉 hostfile，让 mpirun 继承 Slurm 分配即可。
  • PRTE 通信中断：N=24000 长时间满载后出现 lost communication with a remote daemon（HNP daemon on node02，remote on node03）。发生在计算完成之后，未影响 GFLOPS 与正确性。初步归因为长时间满载下节点资源波动，此处未完全定位，留作后续用更小 N 或监控节点资源来复现。

HPL 性能调优：更换数学库（任务四 bonus）

思考：同一个 HPL、同样的硬件，只换底层 BLAS 库，性能能差多少？

用 Spack 构建了基于四个不同数学库的 HPL，单节点、OMP_NUM_THREADS=2：

数学库GFLOPS
Intel MKL91.07
OpenBLAS87.48
BLIS85.55
netlib（参考实现）5.18

结果分析：

  • MKL 最快，但原因不是 AVX-512。当前宿主机是 Arrow Lake（消费级已无 AVX-512），而且 Spack 把微架构识别为 linux-skylake（只有 AVX2）——所以所有库都是按 AVX2 编译的。MKL 领先是因为在相同 ISA（AVX2/FMA）下，它的微内核、缓存分块和线程调度更成熟。
  • OpenBLAS ≈ BLIS：二者都有手写汇编微内核、SIMD 向量化和缓存分块。
  • netlib 只有 5.18：纯朴素三重循环。但它是单线程、其余是 2 线程，所以并非纯内核对比。

收获：优化 BLAS 相对参考实现有近 20 倍差距（5 → ~90 GFLOPS）。回头看上一节多节点只有 ~10 的结果，就完全说得通了：那里用的是参考 BLAS。所以真正的生产配置应该是”优化库 + 多节点”。

动态链接排错

异常现象：在初次尝试更换数学库的时候发现 BLIS 版和 netlib 版的 HPL 跑分居然和 OpenBLAS 几乎一样——这不可能，说明它们根本没用上各自声称的库。排查过程：

  1. ldd xhpl：发现 BLIS 版、netlib 版的 xhpl 都指向系统的 /lib/x86_64-linux-gnu/libopenblas.so.0，没链到 Spack 编的库。

    == blis ==
        libopenblas.so.0 => /lib/x86_64-linux-gnu/libopenblas.so.0
== netlib-lapack ==
        libopenblas.so.0 => /lib/x86_64-linux-gnu/libopenblas.so.0

  2. nm xhpl | grep dgemm：dgemm_ 是 undefined → xhpl 没静态链接 BLAS，而是运行时动态去找。

  3. objdump -p xhpl | grep RPATH：BLIS 的路径确实在 RPATH 里 → 不是 RPATH 缺失。

  4. objdump -p xhpl | grep NEEDED：NEEDED 列表里只有 libopenblas.so.0，根本没有 libblis.so.4 → HPL 压根没链 BLIS，Spack 写入的 BLIS RPATH 没被用上。

  5. zgrep '-o xhpl' build-out.txt.gz：链接命令是 ... -lopenblas -lm -lmpi，自始至终就是 -lopenblas。

根因：HPL 的 ./configure 自动探测 BLAS，按名字试 -lopenblas 时第一个就命中了系统装的 libopenblas-dev，于是无视了 Spack 放在 -L 路径里的 BLIS / netlib。三条链里只有 OpenBLAS 那条碰巧对了，因为它本该链的库也叫 OpenBLAS，Spack 版靠 RPATH 抢在系统前面解析了同名 symbol。整个环境一直被系统 dev 包污染，同名巧合把问题掩盖了很久（我在完成 2025 版 Lab1 的时候就撞过一次，当时误判成了 MPI 通信瓶颈）。

解决：卸掉系统 libopenblas-dev，再 spack install --overwrite 重编 BLIS 和 netlib 两条链。

共享存储：NFS 与 BeeGFS

目标：集群里的多个节点必须看到同一份文件（HPL 的 xhpl、HPL.dat 要在每个节点同一路径）。这就需要共享存储。我做了两种：NFS（简单、单点）和 BeeGFS（并行文件系统，贴近真实 HPC）。对比二者能理解并行 I/O 的扩展性。

NFS：统一共享路径（任务二）

两处共享：

  • 数据共享：node01 导出 /srv/hpc101-shared，所有节点挂到统一路径 /shared/hpc101（node01 自己用符号链接把本地路径也映射成 /shared/hpc101）。
  • 家目录共享：/home/zscott 从 node01 导出给计算节点，统一个人环境与配置。

为什么导出源（/srv/hpc101-shared）和挂载点（/shared/hpc101）要分开：/srv 是本机对外提供数据的标准位置，适合放导出源；而所有节点统一看到 /shared/hpc101 这个逻辑路径，是为了保证路径一致性——xhpl 和 HPL.dat 在每个节点上必须是同一个绝对路径。

导出配置与选项含义
/home/zscott       192.168.78.0/24(rw,sync,no_subtree_check,no_root_squash)
/srv/hpc101-shared 192.168.78.0/24(rw,sync,no_subtree_check,no_root_squash)
  • 网段限制：只有本集群网段的节点可挂载，集群外机器无法访问。
  • rw：计算节点要往共享目录写 HPL 输出，必须可写。
  • sync：写操作落盘后才返回，数据一致性更有保障。
  • no_subtree_check：关闭子树检查，避免文件移动出问题，也提升性能。
  • no_root_squash：本环境启用它是为了简化多节点 root 操作。但真实实验室 / 生产集群不应启用——否则任一计算节点的 root 可以 root 身份读写共享目录，风险较大。此处因是隔离内网而接受这一风险。

自动挂载：客户端通过 /etc/fstab 配合 x-systemd.automount 实现 NFSv4 自动挂载，首次访问 /home/zscott 和 /shared/hpc101 时由 systemd 触发实际挂载。

验证：跨节点读写、四节点路径一致、四节点 UID/GID 一致。

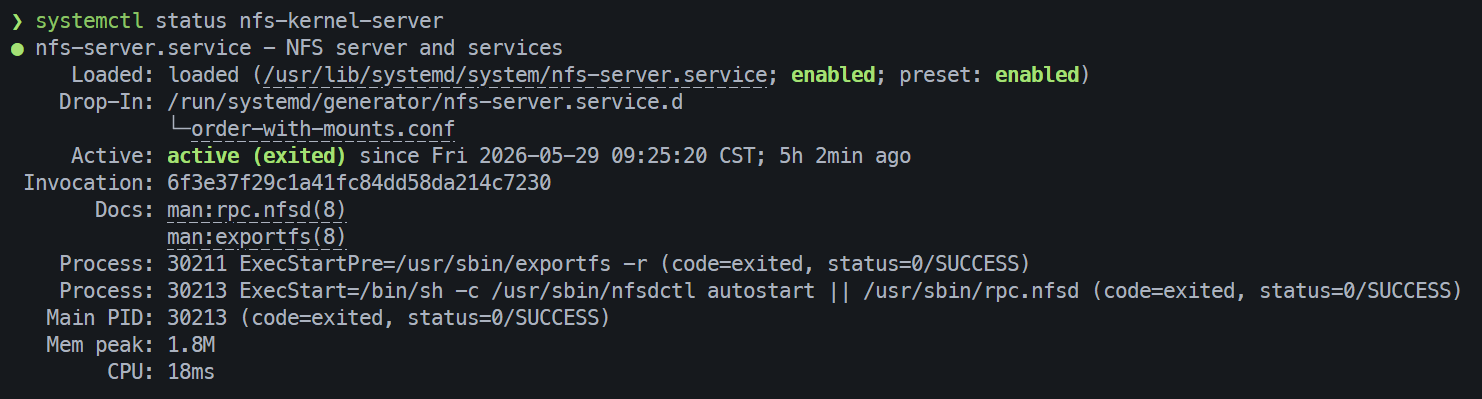

node01 NFS 服务端状态

跨节点写入验证

四节点 UID 一致性

NFS 的权限判断认 UID 而非用户名，这就引出后续为什么需要集中式身份。如果同一个用户在不同节点 UID 不同，NFS 会当成两个人，权限就乱了。

BeeGFS：并行文件系统（任务二 bonus）

选型：选 BeeGFS 以更贴近真实 HPC 集群的存储层（与 Lustre 同类）。原本想用 Rook-Ceph，但它依赖 K3s，K3s + Ceph 同时跑内存开销太大，单节点仅 1.9 GB 会 OOM，所以放弃。

架构分布（4 台 Debian 节点上按角色部署多个 BeeGFS 服务）：

  • management（node01）：集群注册与协调，不存数据。
  • metadata（node02）：管理目录、文件名、属性、文件分布。
  • storage（node03/04）：各挂一块独立 20 GB 盘，实际存放数据块。
  • client（四台）：内核模块，把 /mnt/beegfs 挂成本地目录。

并行 I/O 原理：client 先问 meta”这个文件被切成几块、在哪几个 storage”，拿到分布图后直接并行地向多个 storage 请求各自持有的分片，再拼成完整文件。数据流只发生在 client 与多个 storage 之间，meta 不参与数据块的搬运（只走控制路径）。所以加 storage 节点，总和带宽近似线性增长，meta 一般不会成为数据瓶颈。BeeGFS 提供的是 文件语义（POSIX，挂成普通目录用）。

与 NFS 的区别：

NFSBeeGFS
架构单服务端导出目录mgmt / meta / storage 分离
数据分布全在一台服务器文件分块到多个 storage
扩展性受限于单机带宽加 storage 即可扩容

验证：跨节点读写正常、health check 全绿、df 显示两块 20 GB 盘聚合成 40 GB。

集群状态与容量验证输出
❯ beegfs node list
ID    TYPE        ALIAS
m:1   meta        node_meta_1
s:1   storage     node_storage_1
s:2   storage     node_storage_2
mg:1  management  management
（外加四个 client）

❯ df -h | grep beegfs
beegfs_nodev     40G  847M   40G    3% /mnt/beegfs

health check 中除”可用容量”因阈值告警外，Reachability / Consistency / Mapping 全部通过。

作业调度：Slurm（任务三）

多个用户、多个作业怎么公平地共享一批计算节点？这里就需要作业调度器(slrum)了。它由控制节点 slurmctld 和各计算节点的 slurmd 组成，靠 MUNGE 做节点间认证。

  • MUNGE key 一致：四节点 munge.key 的 MD5 相同，这是 Slurm 节点间互信的前提。
  • slurm.conf 依据 slurmd -C 生成：节点的 CPU / 内存等硬件参数要与实际一致，否则调度器会拒绝节点。
  • 验证 slurmctld(node01) 与 slurmd(node02–04) 均 running，节点 idle，srun / sbatch 可正常提交执行。

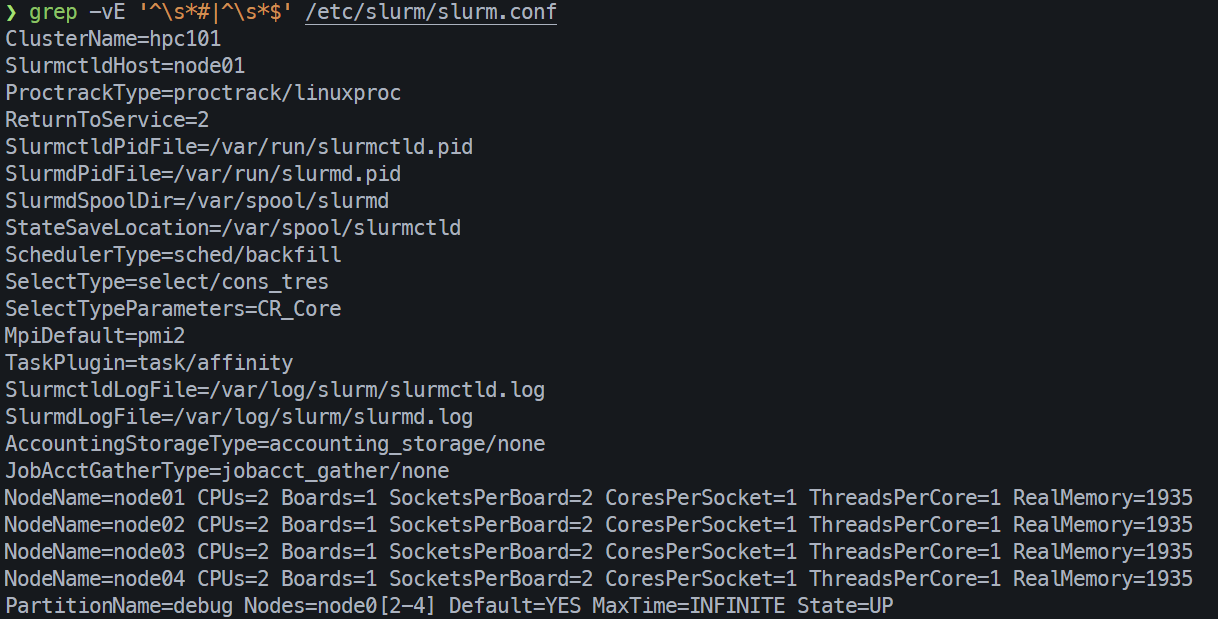

slurm.conf 节点配置

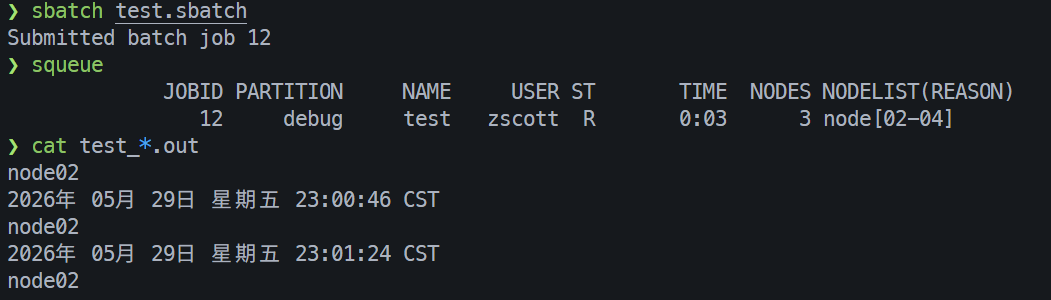

sbatch 提交与执行流程

踩坑：slurmctld/slurmd 在 systemd 下以 User=slurm 启动，但 Slurm 本应以 root 启动后自动降权，导致 Failed to set GID to 0 而 core dump。用 systemd override 清空 slurm.conf 中的 User= / Group= 解决。

Slurm 报的这类错常常在权限降级这一层，而不是配置语法。

容器编排与云原生服务：K3s

HPC 集群越来越多地用 Kubernetes 来跑服务面——监控、面板、CI 等。这里用轻量版 K3s 理解容器编排的基本组件：控制面 / 工作面、Pod、Service、kube-proxy 的转发机制。

部署与原理（K3s 部分）

  • node01 内存上调至 4 GB 后部署 K3s server，node02 用 token 加入为 agent（token 是 agent 加入时的共享认证密钥）。
  • server 节点跑 API server / scheduler / controller；agent 侧是 kubelet，负责创建和监控 Pod。

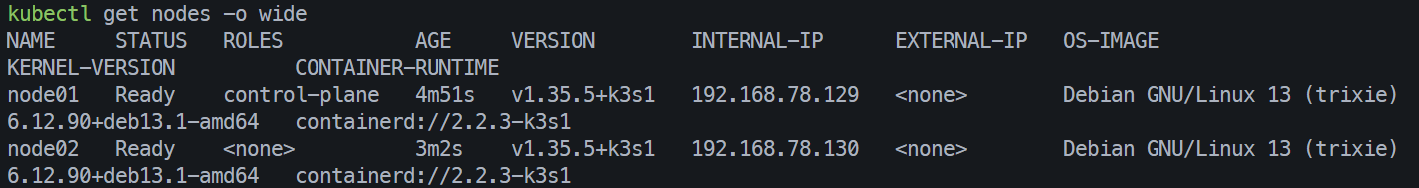

K3s 节点状态

验证：replicas=1 时 Pod 只在 node01，但用 node02 的 IP 也能访问。原因是 NodePort 型 Service 会在每个节点都打开同一端口，kube-proxy 收到请求后若本节点没有对应 Pod，就改写目标地址转发到集群内 Pod 的真实 IP。

可观测性：kube-prometheus-stack（进阶任务）

选型与裁剪：用 kube-prometheus-stack 一次性拿到 Prometheus + Grafana + node-exporter + kube-state-metrics + Operator，靠 ServiceMonitor 自动发现、免手写配置。因 node02 仅 2 GB，所以我关掉了 Alertmanager、将 retention 设为 2 天、给 Prometheus 加 cgroup 内存上限。

采集的是指标（metrics），不是日志或追踪。 工作流：Prometheus 主动 pull，目标不写死，而是靠 ServiceMonitor 选择器问 API server 要 Pod 真实 IP（Pod IP 变了也能继续采集）。pull 三类对象——node-exporter（节点）、cAdvisor（容器/Pod）、kube-state-metrics（watch API server，把集群对象状态变成指标，如 Pod 是否 Running、节点是否 Ready）。样本存进 node02 的 TSDB，Grafana 查询可视化。

我用三个场景验证监控栈能不能真的发现异常，每个场景都对应一类不可替代的信息：

  • 场景一 · 节点繁忙：在 node02 跑单节点 HPL 的同时看 Grafana，发现指标更新从 30s 一次退化到约 150s 一次。原因是 Prometheus 和 HPL 抢同一节点的 CPU，scrape 拿不到足够调度时间。

    这表明监控服务不应和计算任务放在同一节点，否则采样粒度下降、还会污染数据纯净度。

  • 场景二 · Pod Pending：提交一个请求 100 GiB 内存的 Pod，kubectl describe 显示 Insufficient memory，Grafana 里 kube_pod_status_phase{...} 的 Pending 为 1。

    这类异常 node-exporter / cAdvisor 无法感知（Pod 根本没被调度、没占任何资源），只能靠 kube-state-metrics 的对象状态监控。

  • 场景三 · 服务不可达：把 nginx Deployment 副本缩到 0，Service 还在但没有就绪 endpoints，curl 被拒，kube_deployment_status_replicas_available 从 2 跌到 0。

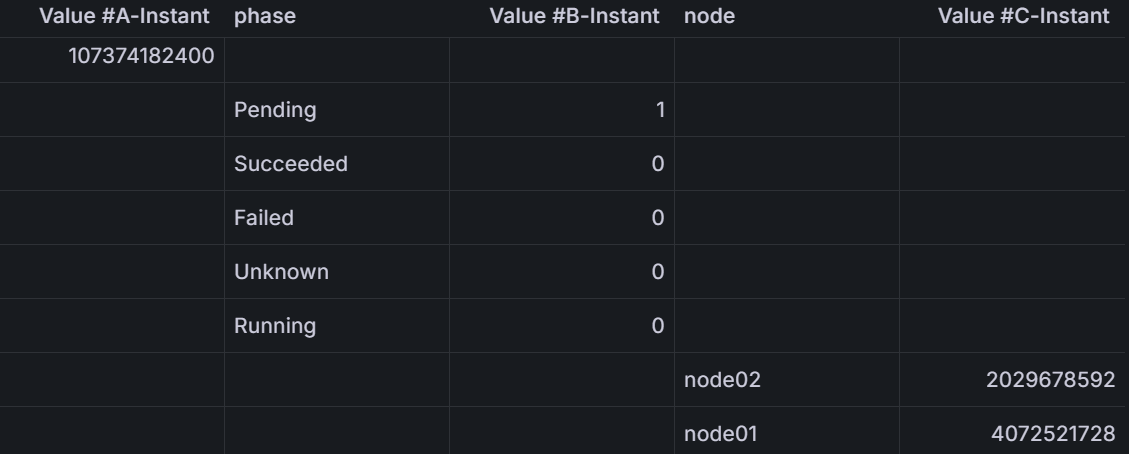

Pod Pending 指标

排障工作流（可将三个场景归纳成一套顺序）：先看对象状态（Node/Pod/Service/Endpoint，up==0 列出不通目标）→ 看节点是否繁忙（top nodes、node_load1）→ 看服务/Pod 是否变慢（get endpoints、describe pod 看 limit/request）→ 看 Pod 是否 Pending（kube_pod_status_phase）→ 看服务是否不可达（available 副本、up=0）。

局限：这套栈目前只有指标，能定位”哪个节点/Pod、什么资源、何时异常”，但归因仍需日志——当前靠 kubectl logs/describe 手动获取，更完整的做法是加 Loki 做日志聚合。

集中式身份：FreeIPA（进阶任务）

一个集群里几十台机器，怎么保证同一个用户在不同节点是同一个身份、一次登录到处通行？这里就需要集中式身份了。

选型：选 FreeIPA，因为它把 LDAP + Kerberos + CA + DNS 集成在一起（NIS 太老、自己拼 Kerberos/证书/DNS 工作量太大）。又因为 Debian 13 不提供 FreeIPA server 端包，所以我单独新建了一个 Rocky Linux 9 节点——真实集群本就应把身份服务节点与计算/存储节点分开，甚至用不同 OS。

各组件职责：

  • LDAP（目录服务）：存用户属性——UID、GID、家目录、所属组等。ipa user-add alice 实际是往 LDAP 写 uidNumber / gidNumber 等记录。
  • Kerberos（认证服务）：kinit 向 KDC 请求，KDC 用用户密钥加密一张 TGT 返回，本地用输入的密码解密即证明身份。此后用 TGT 向 TGS 换服务票据，服务器只验票、全程密码不过网络。这实现了单点登录：一次 kinit，SSH 到其他节点、访问 BeeGFS 都免密。
  • SSSD（客户端侧）：负责身份解析（id testuser 时向 LDAP 查），核心价值是离线缓存。如果IPA server 单点挂了，已登录用户仍能用缓存继续工作，不会使得整个集群瘫痪。

部署要点：Kerberos 依赖节点间时间一致（TGT 带时间戳防重放），时间差超过 5 分钟 KDC 会当成重放旧票拒绝，所以必须用 chrony 同步时间。

验证：四节点 id testuser 的 UID/GID 完全一致，说明查的是同一个 LDAP 数据源。

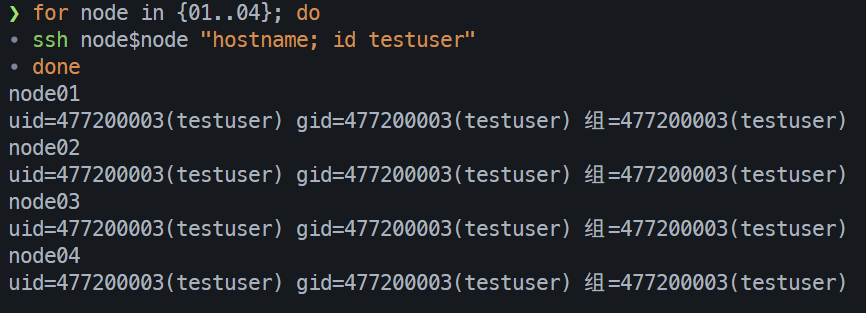

FreeIPA 统一 UID/GID 验证

收获：

  • 以前保证 UID 一致要在每台机器 /etc/passwd 手写相同数字，易错；现在数据只有 LDAP 一份，必然一致。
  • 这直接治好了 NFS/BeeGFS 的隐患：它们认 UID 判权限，UID 不一致就权限混乱；FreeIPA 集中分配并统一下发 UID，从根上消除。
  • 三种身份：FreeIPA 管人的身份，Slurm 管作业身份，K3s 管工作负载（Pod）身份。

集群网络入口：从 Ingress 到 Gateway API（进阶任务）

一个跑在集群内部的服务（这里是 Grafana），怎么让集群外的浏览器通过域名访问到？这条从集群外进入 Pod 的路径要穿过好几层，每层各管一件事。

目标：让集群外浏览器通过 grafana.hpc.internal 访问集群内的 Grafana。

初始方案：MetalLB + ingress-nginx

沿请求路径从外到内，每一层的职责：

  • 入口 IP 层 · MetalLB：裸金属集群默认没有集群外可路由的地址（云上由云厂商 LB 提供，自建环境这个位置是空的）。MetalLB 从预留地址段（192.168.78.240–245）分一个给入口服务（当前 192.168.78.240），并在局域网里用 ARP “认领”这个地址，让发往它的流量落到某个节点。它只把流量引到门口，不看请求内容。
  • 路由层 · ingress-nginx：反向代理，读请求里的域名和路径（grafana.hpc.internal + /），据此决定转发给谁。它依据的规则来自 Ingress 对象（注意：Ingress 对象只是声明式配置，真正干活的是 ingress-nginx 这个 controller）。
  • 服务层 · Service + kube-proxy：Pod 会重启、IP 会变，Service 给后端一个固定的内部地址，kube-proxy 把流量转交给当前真正的 Grafana Pod。
  • 工作负载 · Grafana Pod：监听 3000，真正处理请求。

两个不在主线、但支撑主线的组件：

  • CoreDNS：集群内部各服务按名字互相发现（东西向）。它不负责把外部域名 grafana.hpc.internal 解析成 192.168.78.240——那是访问者自己的 DNS 或 hosts 文件做的。
  • Flannel：CNI，给每个 Pod 分配内部 IP、让跨节点 Pod 互通，是整个网络的底座。

完整请求路径：浏览器解析域名 → 流量发往 VIP，MetalLB 引到某节点 → 交给 ingress-nginx → 按 Ingress 规则转发给 kps-grafana → 经 Service/kube-proxy 送到 Grafana Pod（10.42.0.40:3000）→ 原路返回。

❯ curl -I --resolve grafana.hpc.internal:80:192.168.78.240 http://grafana.hpc.internal/
HTTP/1.1 302 Found
Location: /login

跳转到 /login 是 Grafana 未登录时的正常响应，说明整条链路已通。

易混：CoreDNS 是集群内服务，不在外部进集群的入口路径上。

改进方案：换成 Gateway API（Envoy Gateway）

调研时发现 ingress-nginx 已于 2026 年初被 Kubernetes 官方退役、仓库归档，后续发展全部转移到新的 Gateway API。于是把入口这一层升级到 Gateway API。

只换路由层：ingress-nginx → Envoy Gateway，Ingress 对象 → Gateway API 的三个对象：

  • GatewayClass：声明由谁实现这个入口（基础设施方）；
  • Gateway：定义入口监听哪些端口（集群运维方）；
  • HTTPRoute：定义具体域名/路径转发给谁（应用开发方）。

功能不变（还是读域名/路径并决定转发给谁），只是引擎换成 Envoy、配置模型从一个耦合的 Ingress 对象拆成三个各管一事的对象”。MetalLB、CoreDNS、Service、Flannel 全部不动——Envoy Gateway 会自动提供一个新的 LoadBalancer Service，其外部 IP 仍由 MetalLB 分配。

❯ kubectl -n envoy-gateway-system get svc -l gateway.envoyproxy.io/owning-gateway-name=eg-gateway
NAME                                   TYPE           EXTERNAL-IP      PORT(S)
envoy-monitoring-eg-gateway-9f01f6bf   LoadBalancer   192.168.78.241   80:32208/TCP

❯ curl -I --resolve grafana-gw.hpc.internal:80:192.168.78.241 http://grafana-gw.hpc.internal/
HTTP/1.1 302 Found
location: /login

新入口拿到的是 192.168.78.241 而非 .240，因为 ingress-nginx 那套仍占用着 .240。两套入口并存。

总结：这些服务是怎么拼成一个集群的

做完 Lab 1 再回头看，这些看似独立的服务其实层层依赖、互相支撑：

  • 底座：Flannel/网络 + NFS/BeeGFS 共享存储，让多节点”看到同一份文件、能互相通信”；
  • 身份：FreeIPA 统一下发 UID，让存储权限、SSH 免密、作业归属在全集群一致；
  • 调度：Slurm 把 HPC 作业公平地分到计算节点；
  • 计算：MPI + 优化 BLAS + HPL 构成真正的计算负载，其性能主要由 BLAS 实现决定；
  • 服务面：K3s + Prometheus + Gateway API 提供云原生的编排、可观测性与对外入口。

而贯穿始终的那部分，是在内存的约束下不断做取舍。
