Mapping AI Application to the Datacenter Computer

HBM

HBM 特别适合 AI 基础设施，因为带宽极大，普通 CPU 的内存总线可能是 64 bit，但是 GPU 的内存总线能达到 1024 bit。

HBM 其实是 DRAM 的 3D 堆叠，HBM 将很多 DRAM 芯片堆叠起来，通过 TSV(Through-Silicon Via) 连接，因此走线更短，接口更宽，可以并行传输很多 bit，功耗效率较高。

Nvidia 的 GPU 中，从 A100 到 VR300，HBM 容量和带宽一直在涨，VR300 的 HBM 带宽已经涨到 A100 的 15.7x。

多 GPU 的并行方式

Transformer 中可以从多个维度做并行：

Data Parallel (DP)
Tensor Parallel (TP)
Pipeline Parallel (PP)
Expert Parallel (EP)
Sequence Parallel (SP)
Context Parallel (CP)

下面是四种并行方式和对应的常用通信原语：

Parallelism	典型通信
TP	AllReduce / ReduceScatter + AllGather
PP	Send / Receive
EP	All-to-All
DP	AllReduce / ReduceScatter + AllGather

TP(Tensor Parallel)

TP 是将单层内部的权重矩阵切开（比如 Megatron 里面 Attention/MLP 的 column-parallel + row-parallel 组合）。典型模式是：

• 第一个线性层按列切，每张卡拿到的是完整输入、部分输出通道，不需要通信；
• 紧接着的第二个线性层按行切，这时候每张卡算出来的只是最终结果的一个部分和，必须把这些部分和加起来才是真正的层输出，这就是 AllReduce。

为什么是这样切？以 MLP 为例：$Y=GeLU(XA)，Z=YB$ 。

• 第一个矩阵 $A$ 按列切：每张卡拿到 $A$ 的一部分列 $A_i$，输入 $X$ 每张卡都是完整的。这样第 $i$ 张卡算出来的 $X{A}_i$ 本身就是最终结果 $Y$ 的一个完整列子集，不是部分和。既然是完整结果的一部分，直接在本地对 $X{A}_i$ 做 GELU 就是对的，不需要通信。
• 第二个矩阵 $B$ 按行切：因为 $Y$ 已经按列（隐藏维）分片在各卡上，这个维度正好是第二次矩阵乘法 $YB$ 的 contraction 维。$B$ 按行切之后，每张卡算的 $Y_i{B}_i$ 就是最终输出 $Z$ 的部分和，必须 AllReduce 才能得到真正的 $Z$ 。

Attention 中是同样的道理：$QKV$ 按 head 维列切（各 head 独立，无需通信），输出投影 $O$ 按行切需要 AllReduce 把各 head 的贡献加起来。每个 block 只通信一次，不需要每个矩阵乘法之后都通信。

为什么 TP 可能需要 ReduceScatter + AllGather ？

这个主要出现在 Megatron-SP(Sequence Parallel + TP) 场景。

原始 TP 有个浪费：LayerNorm、Dropout 这类操作不能被 TP 切分，因为它们是沿着 hidden 维做归一化，TP 恰好将 hidden 维切了，所以 vanilla Megatron 在每张卡上都冗余地存一份完整序列长度、完整 hidden 维地激活值去做这些操作，这样每张卡都会重复计算同样的 LayerNorm，还浪费显存。

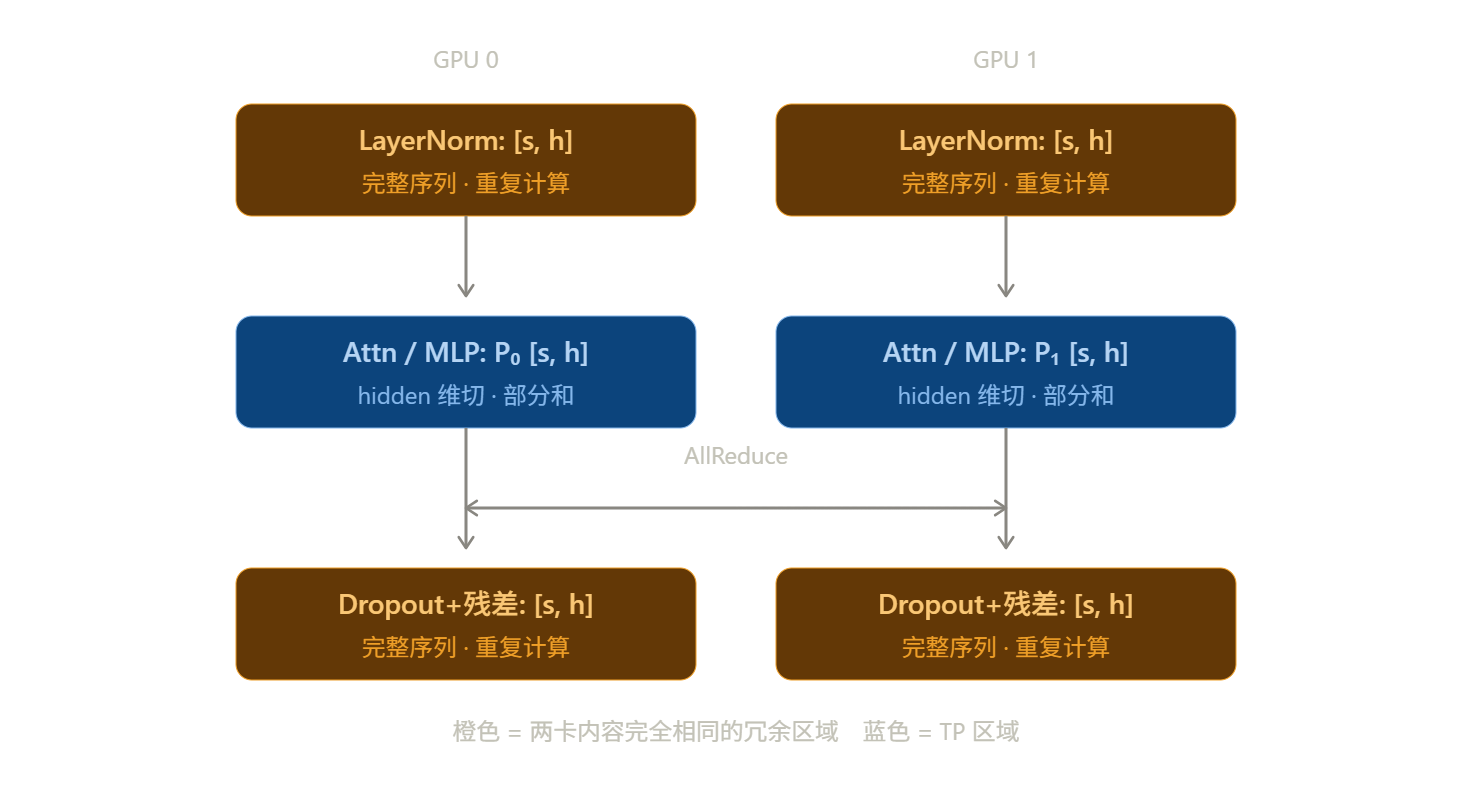

Megatron-SP 的做法是：将 LayerNorm/Dropout 这些沿着 sequence 维切分到各卡，因为这类逐 token 操作天然可以按 token/序列切。我们先看 SP 的 vanilla Megatron-TP，一个完整的 Transformer block 长什么样：

橙色区域中，两张卡上面计算的内容一模一样，这是浪费。因为 LayerNorm 沿着 hidden 维归一化，要算一个 token 的 LN，必须拿到它完整的 $h$ 维向量。而 TP 恰恰把 hidden 维切开了，每张卡只有一半。所以 LN 没法用 TP 切，Megatron 只能让每张卡都持有完整的 hidden 维，各算同一份结果。Dropout 同理。

LayerNorm 和 Dropout 虽然不能沿着 hidden 维切，但是它们是逐 token 独立的。所以可以沿着序列维切。GPU0 负责 token 0 ~ s/2，GPU1 负责 token s/2 ~ s，各算各的，不需要任何通信，显存直接减半，这就是 SP。

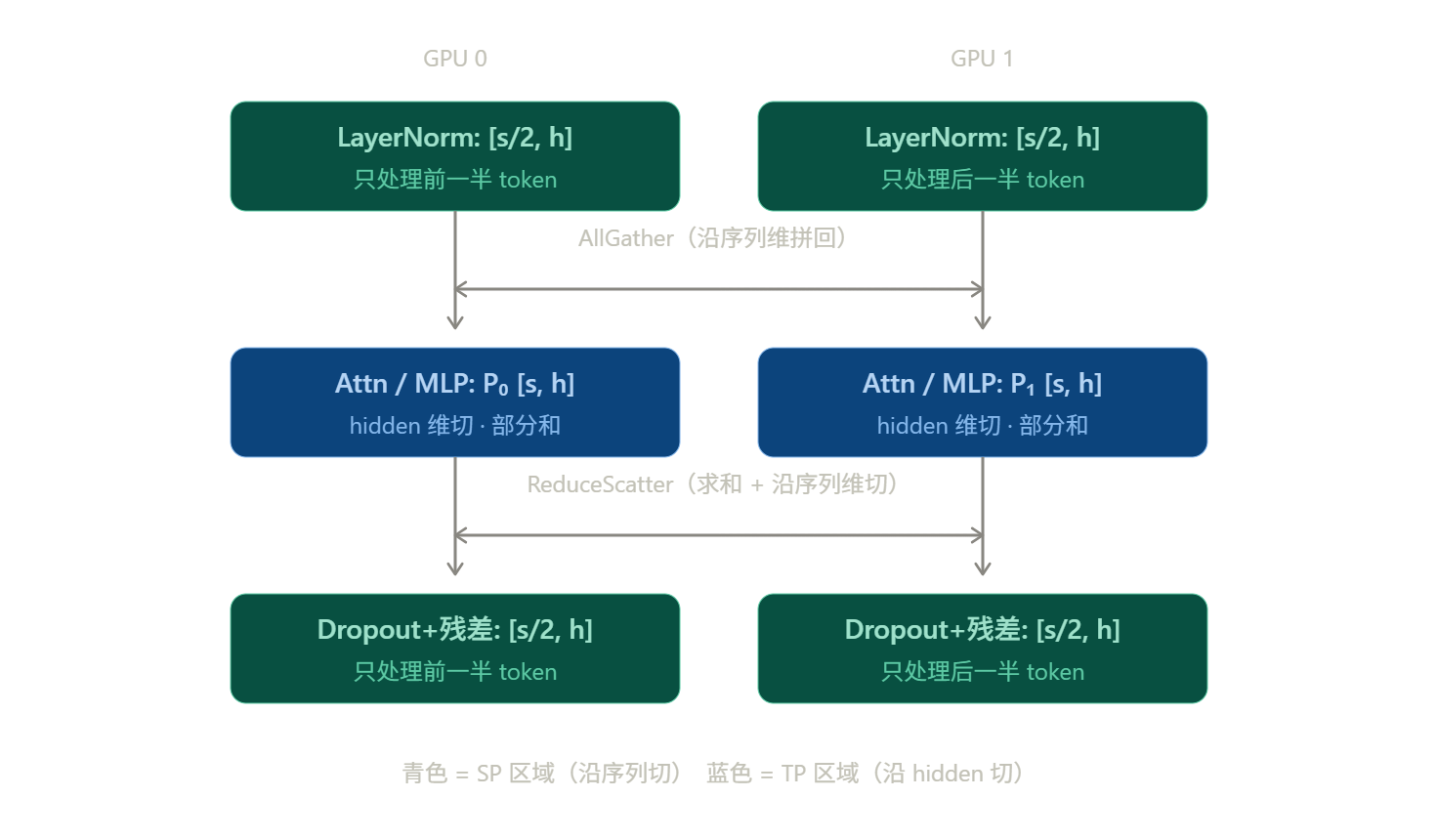

加上 SP 之后，同一个 block 变成：

对比两张图可以发现，唯一改动就是将橙色区域的形状从 [s, h] 变成了 [s/2, h]。而这一处改动也导致了两处通信方式的变化。

AllGather：SP 区域出来是 [s/2, h]，但是 TP 区域（尤其是 attention）必须看到完整序列（算 attention score 时一个 token 需要跟所有 token 做内积，只有一半序列算不了。所以进 TP 之前必须将序列维度拼回完整的 $s$ ，也就是 AllGather 操作。

下面这一段，如果用 AllReduce：两张卡各得一份完整的 [s, h] 的 $Z$ ，然后 GPU0 把后一半扔掉，GPU1 将前一半扔掉。通信搬运了一半用不上的数据，中间还要物化出完整的 [s,h] 缓冲区。

如果用 ReduceScatter：求和与切分是同一个 collective，GPU0 直接收到 $(P_0+P_1)$ 的前一半，GPU1 直接收到后一半，没有中间的完整张量。

总结起来就是：

$$\underset{\text{SP: 序列切}}{\underbrace{[s/2,h]}}\stackrel{\text{AllGather}}{\to }\underset{\text{TP: hidden 切}}{\underbrace{[s,h]}}\stackrel{\text{ReduceScatter}}{\to }\underset{\text{SP: 序列切}}{\underbrace{[s/2,h]}}$$

SP 和 TP 是在两个正交的维度切分。没有 SP 的时候也不需要 ReduceScatter + AllGather，因为 vanilla TP 里面序列维全是完整的 $s$ ，没有转换。

PP(Pipeline Parallel)

PP 是按层切分模型，不同 stage 放在不同设备上面， forward 时 stage $i$ 算完将激活值传给 stage $i+1$ ，反向时 stage $i+1$ 把梯度传回 stage $i$。

这是 P2P 通信，因为通信只发生在相邻两个 stage 之间，所以用 Send/Recv 而不是 Allreduce/Allgather 这类 collective primitive。

EP(Expert Parallel)

EP 是 MoE 的特有场景，不同 expert 放在不同设备上面，而每个 token 被 router 动态分配给哪个/哪些 expert 是数据依赖的，运行时才知道的。

所以每张卡需要将自己持有的 token 按照路由结果，发送到 token 对应 expert 所在的卡上（dispatch），计算完之后再把结果发回原来的卡（combine）。每个 rank 需要给每个其他 rank 发送不同数量、不同内容的数据，这正是 All-to-All 的定义，也是 EP 通信开销的主要来源，尤其是当节点间带宽成为瓶颈的时候。

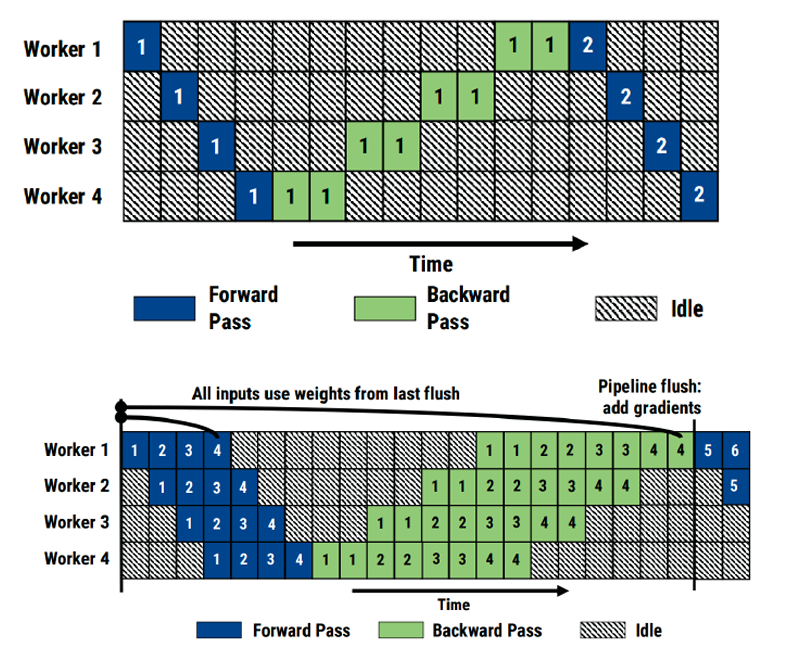

PP 中可以通过减小 microbatch 的大小，来减少 bubble 的占比。

下半张图中 $p=4、m=4$ ：灰色格子就是 bubble。$p$ 是 pipeline stage 数，也就是模型被切成几段、用几张卡做流水线；$m$ 是 microbatch 数，一个 global batch 被切成几份送进流水线。

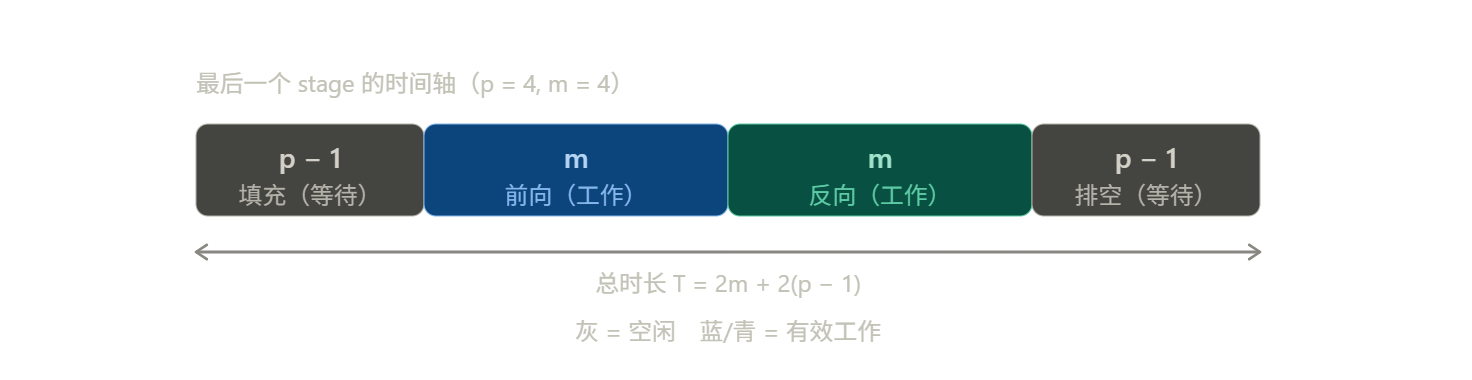

以最后一个 stage 的时间轴为例，整个迭代总时长可以这样拆分：

从图中可以得出：

$$\text{bubble ratio}=\frac{2(p-1)}{2m+2(p-1)}=\frac{p-1}{m+p-1}$$

因此减小 mircobatch——也就是增大 m，可以减小 bubble ratio。 上面用最后一个 stage 推导，是因为它的空闲出现得较为整齐，但是不同 stage 的推导结果是相同的，用任意一行来推导总时长都是等价的。

DP(Data Parallel)

DP 中每张卡拿到完整的模型副本和不同的数据分片，反向传播之后每张卡算出来的梯度只是基于自己那份数据的，需要将所有副本的梯度加权平均才能保证参数更新一致。

ReduceScatter + AllGather 对应的是 ZeRO / FSDP 使用的这类显存优化方案：每张卡最终只需要维护更新参数/梯度/优化器状态的一个分片，没必要先 AllReduce 出完整梯度再各自丢弃大部分，不如直接在 ReduceScatter 把梯度归约的同时分片到各卡，之后如果需要完整权重参数再 AllGather 回来临时拼完整，用完即释放。这样一来通信量和 AllReduce 理论上相当，但是峰值显存大幅度下降。

关于数据搬运的功耗

数据搬运的功耗较大：

• 一次 INT 运算：~ 1 pJ
• 一次浮点运算：~ 20 pJ
• 从 SRAM 中读取 64 bit 数据：~ 26pJ
• 从 low power mobile DRAM 读取 64 bit 数据：~ 1200 pJ
