Parallelism and Locality in Simulation

Machine Models

Shared Memory	Distributed Memory	SIMD
不同 Processors 处理自己的指令流	不同 Processors 处理自己的指令流	只有一个指令流
Processors 之间通过读写共享 memory 进行通信	直接通过网络发送信息进行通信	通过 memory 进行通信
读写内存的开销固定（理想化假设）	通信时间只跟消息大小有关，跟位置无关（理想化假设）	假设算术单元的数量是无限的（理想化假设）

Basic Kinds of Simulation

离散事件系统
原子系统
集总系统（ODE）
连续系统（PDE）

系统	空间/实体	时间	常见数学模型
Discrete event	离散	离散	离散事件模型
Particle	离散	连续	ODE
Lumped system	离散	连续	ODE
Continuous system	连续	连续	PDE

Particle systems 是 lumped systems 中的一种许多 simulation model 其实在不同层面是不同系统，并且综合了很多层次的技巧

Discrete Event Systems

模拟离散事件系统需要将区域解耦，也就是分区。

不同区域的推进方式：

同步系统：在每个离散时间步都会计算所有转移函数，也被称为状态机
异步系统：只有当输入变化（基于另一个系统的 event）的时候才会对转移函数求值；也被称为事件驱动仿真

Synchronous Simulation

如何减少分区边界之间的开销？minimize “surface to volume ratio” of partition（类似于细胞学中的表面积/体积理论）
e.g. 对一个正方形网格进行分区，采用方块分区相较于采用横向长条分区，通信量大大减少

Asynchronous Simulation

异步模拟，仅当接收到外部 event 的时候才会更新状态；没有 global 时间步，但是独立的时间包含时间戳。

异步模拟看起来很高效，但是很难并行化，因为不知道什么时候会接收到一个 event

所以怎么模拟？有两种策略：

Conservative：只有确定未来不会出现更早的输入时，才继续往前模拟。如果存在环，还需要额外检测死锁机制。
Speculative/Optimistic：先假设不会有新输入，直接往前面算；这种方法更激进，也更容易获得并行度；如果猜错，就需要 fallback 并重新计算。

在优化过程中很难同时兼顾 load balance 和 locality：因为系统中很有可能只有一小部分是活跃的，将活跃部分的工作交给一个 processor 可以带来 locality，减少了通信开销，但是负载不均衡；将活跃部分分散到不同 processor 可以摊开负载，但是 locality 少了，通信开销增加。

Particle Systems

原子系统有有限个“原子”，在空间中的运动遵从 Newton’s Laws，时间和位置是连续的。
原子系统中原子的受力：force = external_force + nearby_force + far_field_force

Parallelism in External Forces

External forces 指的是粒子系统之外的力，通常不需要考虑其他粒子的位置，是环境/外界给这个粒子施加的力。

外力施加在每个粒子是独立的，所以可以将粒子平均地分配到 processors 上面，因为 locality 在这里不是问题。

Parallelism in Nearby Forces

Nearby forces 是粒子之间的相互作用产生的力，因此需要粒子间通信。

一个常见的并行模型：将空间切分成很多区域，每个处理器负责一个区域。
但是这会带来一些问题：
1. 边界通信：不同区域粒子之间由于需要知道邻近的信息，所以需要进行通信
2. 负载均衡：粒子可能不是均匀分布的，所以处理较快的处理器需要等待处理较慢的处理器
解决方案：
1. 给每个区域增加一个 ghost zone/Halo 区域：Halo 中是相邻分区中边界数据的一份复制，相当于是让两个分区产生了重叠。同时，需要减少 surface-to-volume ratio，尽量使用 squares 而不是 slabs。

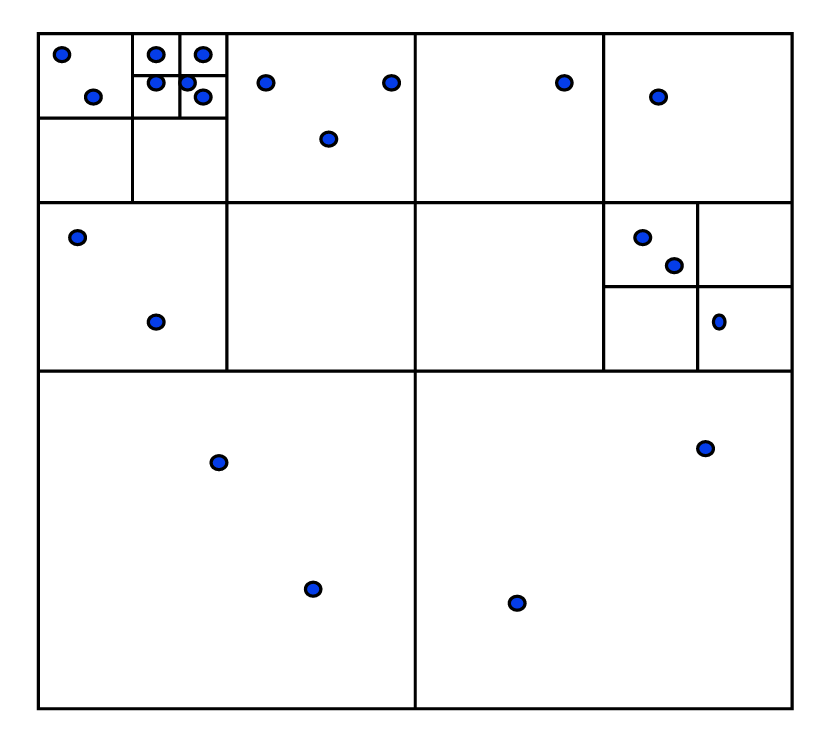

2. 空间可以不要求均分，而是让每个区域拥有差不多数量的粒子。二维空间可以采用 Quad-tree，三维空间可以采用 Oct-tree。二维空间的例子见右图：

Parallelism in Far-Field Forces

Far-field force 是 all-to-all 的力（例如引力），也就需要 all-to-all 的通信。所以这里分块已经起不到作用了，因为每个粒子都需要 visit 另外所有粒子。

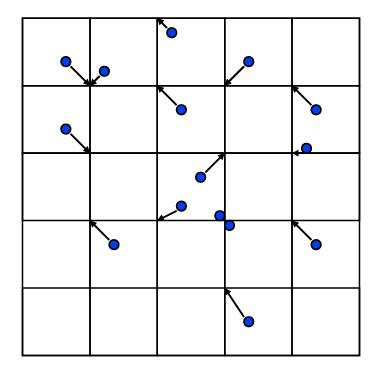

处理方法：粒子网格系统 Particle-Mesh：在原来的粒子空间上面叠加一个规则网格，将粒子的质量/电荷等信息分配（scatter）到网格点上面，然后建立离散 Poisson 方程，得到线性方程组，再用 FFT/Multigrid 等方法求解方程组，解得每个 grid point 的势，最后通过有限差分计算每个 grid point 的梯度，再插值回原来粒子实际的点。

Lumped Systems:ODEs

System of Lumped Variables：集总变量系统。非集总模型中的变量跟空间位置和时间都有关，集总模型就是将空间位置的变化近似掉了，例如，电路系统中忽略了导线内部的电压变化，将整个系统简化成一个 graph，只保留每个节点的电压等信息。所以 Lumped system 就是指保留有限个只依赖时间的变量，自然变成了 ODE 问题。

这里 ODE 中出现的矩阵往往是稀疏矩阵，因为每个节点的状态往往只跟周围几个节点有关。

有了 ODE 我们可能会需要求解一类问题：计算变量在某个时刻 t 的值，也就是时间推进问题。

时间推进

假设 $x^{'} (t) = f (x) = A x (t)$ 这里 $x^{'} (t)$ 是系统当前状态， $A$ 是稀疏矩阵， $x^{'} (t)$ 是状态变化速度。存在两种求解方法：

显式方法

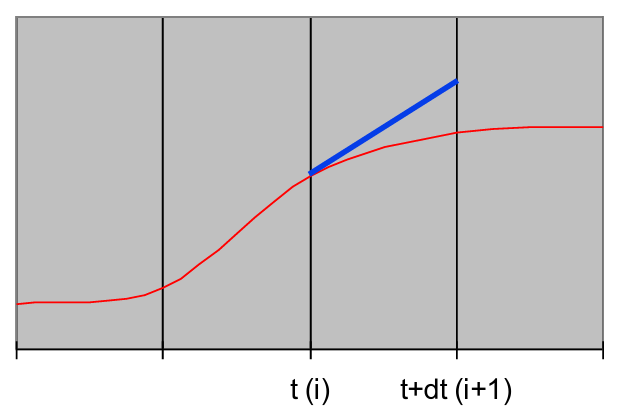

直接用斜率近似出下一个点： $x [i + 1] = x [i] + Δ t A x [i]$ 这就是前向欧拉，之所以称之为显式方法是因为这个公式右边都是已知量。这种方法的最大问题是稳定性，如果系统变化很快，用这种方法可能产生大幅偏差，所以 Explicit Euler 可能需要非常小的 $Δ t$ 。

隐式方法

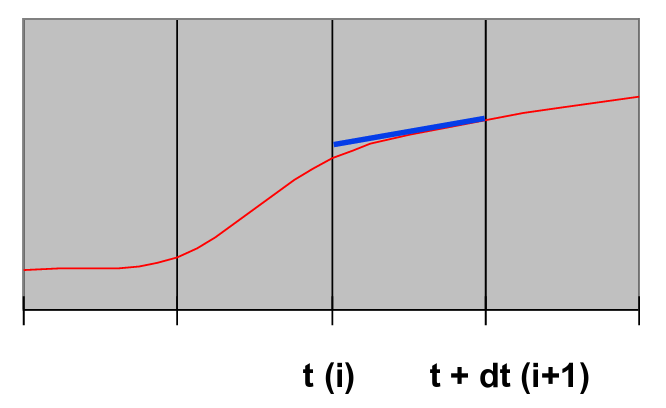

隐式方法，也就是 Backward Euler 用的是下一个时刻的“斜率”： $x [i + 1] = x [i] + Δ t A x [i + 1]$ 整理得： $(I - Δ t A) x [i + 1] = x [1]$ 也就是说，每个时间步都需要求解这个方程组。求解方程组的开销要比 SpMV 的开销大得多，但是由于稳定性要好很多，时间步可以设置得很大，所以适合用于刚性问题。

SpMV

SpMV in Compressed Sparse Row(CSR) Format

CSR 是一种压缩稀疏行的矩阵存储方式，按照行存储矩阵的非零元素，主要使用三个数组：val, ind, ptr。val 存储所有非零元素的数值；ind 存储每个非零元素所在的列的索引；ptr 记录每一行的非零元素在 val/ind 中的起始位置。

CSR 下的 SpMV，对于第 $i$ 行，非零元素对应：

k = pt r [i], \dots, pt r [i + 1] - 1

因此：

y_{i} = k = pt r [i] \sum pt r [i + 1] - 1 v a l [k] \cdot x [in d [k]]

对应代码：

for (int i = 0; i < m; i++) {
    for (int k = ptr[i]; k < ptr[i + 1]; k++) {
        y[i] += val[k] * x[ind[k]];
    }
}

CSR 的优势是不需要存储大量的 $0$ ，能够大幅减少存储空间，并减少不需要的乘法；但是由于 x[ind[k]] 的访存大概率不是连续的，可能导致较多的 cache miss，因此 SpMV 通常是 memory-bound。

并行化 CSR 格式的 SpMV 可以直接让不同 processor 处理不同行块；对于 x 向量的存储，一种方法是直接让 processor 都保存一份 x 的完整副本，另一种方法是只保存对应行的 x，然后让 processor 之间进行必要的通信。

Matrix Reordering via Graph Partitioning

一个理想情况是矩阵是块对角矩阵，这样每个 processor 负责一个 block，所有计算都可以在本地完成，不需要通信。但是实际上很多矩阵不能满足这个条件，所以需要重排，也就是重排矩阵的列和 x 中元素的位置。但是怎么知道哪些数据关系紧密？这就需要 Graph Partitioning，在分区过程中要把联系紧密的数据尽量放在同一个 partition，同时减少 partition 之间的连接。但是分区的时候还需要考虑负载均衡，不能仅考虑跨分区的 edge。

Partial Differential Equations(PDE)

PDE，位置 $x$ 和时间步 $t$ 都是变量。与 ODE 相同，都具有两种解法，分别是显式和隐式：显式解法是一个 SpMV，也称为 Forward Euler；隐式解法是 sparse matrix solve，也称为 Backward Euler。

同时还存在另一种方法，叫做 Trapezoidal Rule，这种方法不看中点和起点，而是使用两点之间的平均，时间精度是二阶，稳定性要更好，但是需要完成一次 SpMV 和一次方程组求解。

Meshes

实际的 mesh 通常不是规则的 1D/2D/3D，而是不规则的形状，主要分为三类：

Composite meshes：复合网格，将很多规则 mesh 拼起来，但是每一块的整体形状可以弯曲
Unstructured Mesh：非结构化网格，这里不存在简单的二维数组关系，而是记录每个节点的邻居，自然变成一种 graph
AMR：自适应动态网格，变化较快的区域会使用细网格，变化较为缓慢的区域会使用粗网格。AMR 决定什么区域需要使用细网格，是通过一阶导/二阶导/不同分辨率的结果来判断的。

AMR 的操作单位不是单个网格，而是将相邻几个细网格组织成一个 patch，将 patch 变细。
AMR 计算的并行方式主要是，一个 processor 负责几个 patch，不同 processor 的计算量可能差异很大，需要保证 load balance。patch 内部也可以存在并行，比如 OpenMP, CUDA, SIMD。

总的来说，不规则 mesh 主要会带来这些问题：

首先是如何生成这些网格？这在 3D 空间里面尤为困难。
如何分区？
如何为线性方程组求解设计 Direct Solver 和 Iterative Solver？
上面这些问题还仅仅是单节点的问题，在并行环境下面更困难。
